ROTULACIÓN EN DIBUJO TÉCNICO

La rotulación que puede definirse como una escritura técnica, puede hacerse "a mano" o "con plantillas" y está normalizada en la norma UNE 1034-75 parte 1 y en la norma ISO 3098/1-1974, que concuerda con la anterior.
Según estas normas, existen dos clases de rotulación:
-Rotulación recta: las letras forman 90º con la pauta horizontal.
-Rotulación inclinada: las letras fornan 75º con la horizontal.
Carácterísticas fundamentales de la rotulación:
- Legilibilidad: debe leerse con facilidad.
- Homogeneidad: el ancho de líneas y la separación de letras debe ser constante.
- Reproducible: debe tener aptitud para el microfilm y otros procedimientos de reproducción fotográfica

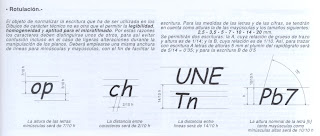

rotulación "a mano"
